| Marka Adı: | FY |
| Model Numarası: | FY-CBK-51B |
| Adedi: | 1 takım |
| Ödeme Şartları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Tedarik Yeteneği: | Ayda 300 set |

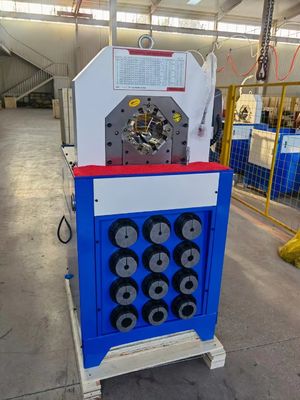

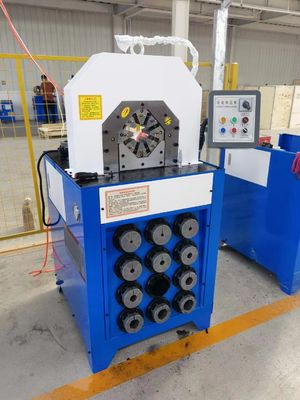

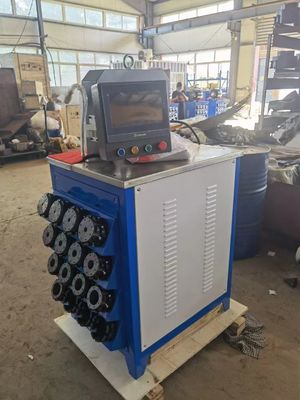

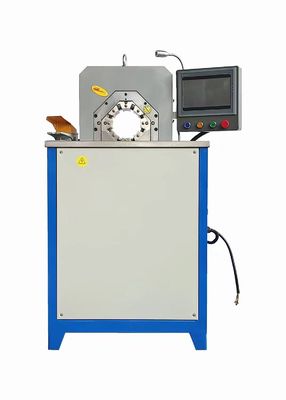

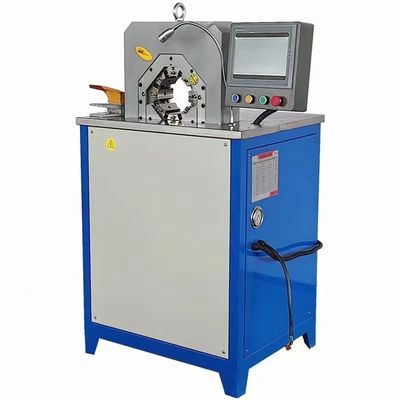

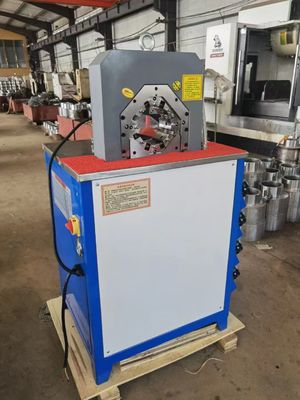

Düğme ve PLC Kontrol Sistemi 3 İnç 5.5KW CBK-120 CNC Kontrol Hortumu Sıkma Makinesi
CİHAZIMIZIN AÇIKLAMASI
Hortumu durdurmak için işlem adımları
1. Kıvrımlı borunun dış çapını hesaplayın, karşılık gelen kıvırma kalıbını takın ve karşılık gelen konuma ince ayar yapın.
2. Lastik borunun dış kaplamasını manuel veya mekanik yöntemlerle sıyırın.
3. Bağlantının metal kılıfını takın ve ardından bağlantı demir çekirdeğini hortumun iç deliğine yerleştirin.
4. Kıvırma makinesinin anahtarını açın ve sıkma düğmesini çalıştırın.Yağ silindirinin itme kuvveti sayesinde metal kılıf, kauçuk boru ve demir çekirdek sıkıca birleştirilir.
5. Serbest bırakma düğmesini çalıştırın, hortumu çıkarın ve hortumun kıvrılmasını tamamlayın.
FY-CBK-120 hortum pres makinesi, akıllı kontrol sistemi ve geniş açılan ağzı ile ünlüdür.Süper sıkma kuvveti ile R15 R13 hidrolik hortumunu 2 inç'e kadar kıvırabilir.
ANA ÖZELLİKLER
1. İnce kafa, bükme tertibatı için kolay beslenir;
2. Büyük sıkma gücü;
3. Yüksek doğruluk.
Büyük aralığın özelliklerikauçuk hortum sıkma makinesi
1.Kolay kullanım ve taşınabilir
2. Hızlı hız ve yüksek verimlilik
3. Düşük gürültü ve düşük bakım maliyeti
4. Yüksek kalite ve uygun fiyat
5. Dayanıklı ve kararlı
6. Kullanmak için uzun ömür
7. Geniş bir sıkma aralığına sahip olun
8. Uygun farklı hortum basıncı
9. Büyük güce sahip olmak
Nazik Hatırlatma
1.Makineyi kullanmadan önce, lütfen manuel çalıştırmayı okuyun ve dikkat edin.
2.Pls, voltajın bizim standartlarımızla örtüştüğünü onaylar.
3.Giymek'Çocukların, yaşlıların ve engellilerin makineye dokunmasına dahi izin vermeyin.
4.Makine hizmet dışı kaldığında, lütfen güç kaynağını kapatın.
Hidrolik Hortumun Uçları Nasıl Kıvrılır?
1 Uzun bir hidrolik hortumun bir ucunu hidrolik hortum bağlantısına sokun.Güvenli bir şekilde yerine oturduğundan emin olun.
2 Hortum kıvırma makinesindeki mikrometreyi, kullandığınız hortum türü ve bağlantı parçası için üretici özelliklerine göre ayarlayın.Hortum kıvırma makinesinin kılavuzunda bu özellikleri bulun.
3 Hortumun bağlantı ucunu kıvırma makinesine yerleştirin ve makinedeki bağlantı işaretlerini hortumun üst kısmıyla hizalayın.
4 Sıkıştırma halkasını kıvırma makinesine takın.
5 Hortum kıvırma makinesini çalıştırın.
Kıvırma makinesinin presi, sıkıştırma halkası üzerine baskı uygulayarak, sıkıştırma mekanizmasının hidrolik hortum bağlantısına baskı yapmasına ve onu yerine sıkıştırmasına neden olur.6 Bu işlemi hidrolik hortumun kalan ucuyla tekrarlayın.
Geniş aralıklı kauçuk hortum kıvırma makinesine dikkat
1.Motor çalıştırma: Motorun dönüş yönüne ve pompa dönüş yönüne veya ok yönüne dikkat edin.
2. Çalıştırmadan önce: Hidrolik yağ deposunu kontrol edin.
3.Normal çalışma: İlk 30 dakika için lütfen makineyi normal şekilde kullanmaya başladıktan sonra çalıştırın.
4.Hidrolik yağ: Yağ sızıntısı valfi için herhangi bir düzenleme yoktur, en yüksek basınç nominal basıncı geçmemelidir. Basınç tehlikesi! Yaralanma tehlikesi.
5.Sistem arızası: Sistem arızası meydana gelirse, körü körüne işlem yapmayın. Sorunlarla başa çıkmak veya sorunları çözmek için profesyonel onarım mühendisi bulmak için lütfen kullanım kılavuzuna veya dizi analizine uygun olarak.
TEKNİK VERİ
| modeli | FY-CBY-120 Hortum Pres Makinası |
| Sıkma Aralığı | 6-76(mm)(1/4~3") |
| Sıkma Kuvveti | 1500(T) |
| Hortum Boyutu | 1/4-3(inç) |
| Maks.açılış | 158mm |
| Kalıp Setleri | 15 |
|
iş verimliliği
|
300 adet/saat |
| Sistem Basıncı | 31,5(Mpa) |
| Kesinlik | 0,01(mm) |
| Kontrol | PLC |
| Standart Voltaj |
380V
|
| Motor gücü | 5,5(KW) |
| Uzunluk | 1000(mm) |
| Genişlik | 800(mm) |
| Yükseklik | 1630(mm) |
| Ağırlık | 1250(kg) |
NOT
- Özelleştirilmiş kalıp setleri mevcuttur;
- Özel voltaj110V/220V/380V/415V 50/60Hzmevcuttur;
